Brushless DC (BLDC) Motor - Structure et Operationis

Brushless DC (BLDC) motorum magis magisque populares facti sunt propter eorum efficientiam, constantiam, et diuturnam servitutem. Dissimiles traditionales motores iniectis, systemate electronico utuntur ad mutandum inter ambages, necessitatem scopuli et commutatoris mechanici tollendo. Hoc consilium efficientiam meliorat, indumentum minuit, et potestatem accuratiorem efficit. Quam ob rem, BLDC motores late utuntur in applicationibus ab instrumento industriae ad electronicos consumendos.

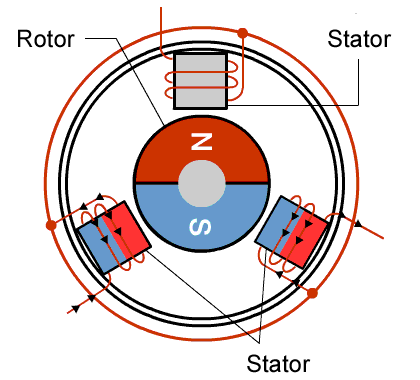

Basic Structure ofBLDCMotors

Statoris:

Stator est pars stationaria Brushless DC motore et auctor est campum magneticum creandi qui rotor agit. Constat aeneis multiplicibus ambages circa laminas nucleos ferro insidentibus. Hae ambages connectuntur cum Celeritate Electronic Controller (ESC), quae unicuique periodo in certa serie occurrentia praebet.

Cum moderatoris virgas inter ambages current, campus magneticus intra motorem situm continuo mutat, creans quod notum est campum magneticum circumactum. Magnetes permanentes in rotore naturaliter hunc campum mobilem sequuntur, torques producentes et motorem rotandi causantes.

Consilium statoris directum ictum in motoriis agendis habet. Factores ut configuratione flexuosa, socors designatio, et numerus polorum efficientiam movere possunt, output torques, temperamentum operans, et sonus gradus. Hac de causa, stator saepe consideratur unum ex componentibus criticis in motore BLDC.

Rotor:

Rotor Brushless DC motore constat ex magnetibus permanentibus qui campum magneticum creant. Durante operatione, hic campus magneticus cum revolvente campum magneticum a statore generatum, facit torquem qui motorem agitet.

Secus statori, rotor ambages vel nexum electricam directum non requirit. Haec simplicior structura necessitatem tollit pro setis et commutatoribus, reducendo habitum mechanicum et firmitatem meliorandi.

Rotor designatus est cum certo numero polorum magneticorum, typice vndique ab 2 ad 8 applicatione pendente. Comes Polonus partes magni momenti agit in actione motoris. Motores plus polis plerumque tradent torques superiores et leniorem operationem celeritatibus inferioribus, dum motores cum vectibus paucioribus aptiores sunt ad applicationes altae velocitatis. Nummum polum rectum eligens est ergo pars clavis motoris consilii, quod directe afficit stateram inter torques, velocitatem et efficientiam altiorem.

magnetes permanentes;

Magnetes permanentes campum magneticum generant, qui cum statore correspondent ad rotationem producendam. Plurimi motores BLDC neodymium boron ferrei (NdFeB)  magnetes utuntur, quia campum magneticum validum manentes compactum et leve praebent. In applicationibus quae in ambitus magnos vel duras operando involvunt, magnetes samarium cobaltum ob earum praestantiam stabilitatem et corrosionem scelerisque resistentiam adhiberi possunt. Magnetes rotori secure ascenduntur ut operationem stabilem in magna celeritate curent.

Magnetes designandi munus maius agit in perficiendi motoriis determinandis. Factores ut polus comes, magnetis collocatio, et vis magnetica omnis influxus torque output, celeritas capacitas, et efficientia altiore. His parametris optimizing, designatores motores scissor possunt motori BLDC ad specifica requisita diversarum applicationum occurrere, sive prioritas est torques altus, celeritas magna, vel vis maxima efficientiae.

Genera BLDC Motorum

Interior-Rotor BLDC Motors

In interiore rotor matrox DC motore, magnes rotor permanens in centro motoris sita est, intra ambages statariae statariae volitans. Haec figura latius usus est per applicationes industriales et commerciales. Quia rotor solum nucleum sectionis crucis motoris occupat, diametri et massae sunt relative parvae, unde in inertia gyratorio humili proveniunt. Humilis inertia significat motorem velociter accelerare et retardare, quod est essentiale in servo agitando, compages roboticas, et systemata praecisio-positionis ubi responsio dynamica est postulatio critica designandi.

Foedus rotor etiam permittit motores interiores rotor ad celeritates rotationales altas perficiendas. Cum cylindricae habitationi coniunctae quae naturaliter in machinae regulas contiones integrant, consilium interior rotoris bene convenit instrumentis potentiae, soleatus, compressoriis, refrigerationis aliticae, et applicationes inpellendi industriae ubi summus celeritas, motricium compactum cum velocitate dynamica responsionis requiritur. Calor in ambages statorum generatus directe per motorem habitationem ad structuram circumjacentem perduci potest, quae administrationem scelerisque in operatione continua officiorum simplificat.

Exterior-Rotor BLDC Motors

In roto-rotore exteriore DC motore obsitum, rotor testam cylindricam seu poculum format, quod statorem circumdedit et circumagatur. Magnetes permanentes in superficie interiore huius putaminis exterioris rotoris ascenduntur, introrsum versus statoram ambages ad centrum motoris spectantes. Haec inversa dispositio ponit magneticum hiatum aeris ad maiorem radium, qui brachium torquem efficacem auget et permittit plures polos magneticos circum circumferentiam rotoris accommodari.

Effectus est motor qui substantialiter torques superiores in inferioribus gyrationibus generat, comparatus cum consilio rotoris interioris magnitudinis et potentiae aequipollens. Motores exteriores rotores ideo potiores sunt ad applicationes directas agitativae ubi celeritas reductionis gearing reprimendi est - notabiliter fucus et propulsio UAV, cameram axialem directam coegi, motores centrum birotae electricae, et turntable vel patina in praecisione instrumentorum agit. Negotiatio-off maior est diametri exterior et altior inertia gyratoria, quae dynamicam responsionem terminat ad consilia interiora rotor. Procuratio scelerisque etiam diligentiorem considerationem requirit, quandoquidem rotatio exterioris aeris fluxum circa statorem restringit.

Quomodo motor rotatus BLDC agit?

Operatio Brushless DC motore nititur commercio inter campum magneticum a statore genitum et magnetes permanentes rotori insidentes.

Cum vena statori curvo praebetur, campum magneticum creat, qui magnetes rotortos attrahit et repellit. Haec vis magnetica torquem generat et rotor ad movendum facit. Si tamen idem flexa continue ageret, rotor simpliciter pugnet cum campo magnetico et rotari desinet.

Ad currendum motorem servandum, campus magneticus intra statorem continue situm mutare debet. Hoc fit per processum commutationis electronicae notae. Pro setis utendi et commutatore mechanico ut traditum DC motore, motor BLDC innititur moderatori electronic ut venam inter diversos statoris anfractus opportunas intervallis praecise mutet.

Moderator determinat locum rotoris utens Hall-effectus sensoriis vel sensoriis tergum-EMF deprehensio. Ex hac indicio, aptam flexam seriem operatur, creando campum magneticum rotatum qui rotor deinceps continue trahit.

Moderator maxime componitur ex tribus nucleis partium: positis commentis opiniones (ut Hall sensores deprehensio vel retro-EMF circuitus), processus signum microcontroller vel digitalis qui in algorithms imperium intelligens decurrit, et potentia electronicarum partium sicut transistores et MOSFETs ad vias mutandas. Modi hi cooperantur ad mutationem electronicam cognoscendam et ad industriam cuiusque temporis motoris agendam. Moderatorem primum identificat rotor positionem per positionem feedback machinarum. Ex hac positionali notitia, ambages in recta serie agit, ut campum magneticum circumactum efficiat, qui rotor continuo trahit, stabilis gyrans campum magneticum ad lenis operationem, efficiens torquem output et celeritatem accuratam moderandi.

commoda BLDC Motors

Princeps Efficens

BLDC motores valde efficaces sunt quia attritionem penicillum et damna commutatoris eliminant. Cum magnetes permanentes summus perficientur, plus energiae electricae in usum mechanicum, dum minus calorem generant, convertunt.

Long Service Vita

Sine scopulis vel commutatoribus, pauciores sunt partes vestimentorum intra motorem BLDC. Haec signanter reducet sustentationem requisita et adiuvat operantem vitam extendere.

Princeps Power Density

Motores BLDC torques ac potestatem ex sarcina compacta liberare possunt. Leve consilium eorum rotor dynamicam responsionem et accelerationem perficiendi meliorem efficit.

Minimum Electrical Sonitus

Cum nulla peniculus ad commutatorem contactum non sit, BLDC motores longe minus strepitum electricum et interventus electromagnetici (EMI) faciunt quam traditum motoribus scopis.

Depressum Imperium

Cum paribus cum moderatore electronico, BLDC motores accurate celeritatem et torques imperium per amplitudinem operantem praebent, easque aptas ad automationis et applicationum praecisiones facit.

Specimen Applications forBLDC Motors

BLDC motores late utuntur in industriis ubi efficientia, commendatio et praecisa moderatio essentialia sunt. Applicationes typicas includunt automationis industriae systemata, robotica, CNC armatura, instrumenta potentiae, machinas medicas et vehicula electrica. Facultatem liberandi princeps torques, responsio celeriter, et longa opera vitae eos aptas facit ad ambitus operandi quaerendos.

Hongyang Motor solutiones motorisas nativus praebet pro amplis applicationibus industriae et commercialis. Manipulus machinalis noster arte laborat cum clientibus ad adiuvandum eligere aptissimum technologiam motoriam subnixam in exigentiis faciendis, de condicionibus operandis, et de scutis sumptum. Praeterea solutiones motrices DC obtrectationes strenue elaboramus ut ad altiorem efficientiam, longiorem vitae servitium, et per varias industrias perficiendas provectae exigentiae motrices..
